DZD5-20電磁失電制動器

DZD5-20電磁失電制動器YW系列電力液壓塊式制動器:

YW-200/23;YW-200/30;YW-250/23;YW-250/30;YW-250/50;YW-315/30;YW-315/50;YW-315/80;YW-400/50;YW-400/80;YW-400/121;YW-500/80;YW-500/121;YW-500/201;YW-630/121;YW-630/201;YW-630/301;YW-710/201;YW-710/301

YWZ4系列電力液壓塊式制動器：焦作臨瑞制動器SIBRE 制動器 帶寬1400mm功率2*160

YWZ4-100/18；YWZ4-150/25；YWZ4-160/25；YWZ4-200/25；YWZ4-200/45；YWZ4-300/25；YWZ4-300/45；YWZ4-300/90；YWZ4-400/45；YWZ4-400/90；YWZ4-400/125；YWZ4-500/90；YWZ4-500/125；YWZ4-500/180；YWZ4-600/180；YWZ4-700/180；YWZ4-800/180；YWZ4-800/320焦作臨瑞制動器SIBRE 制動器 TE160-EB120/40

YWZ3B系列電力液壓塊式制動器：

YWZ3B-160/18；YWZ3B-160/25；YWZ3B-200/18；YWZ3B-200/25；YWZ3B-250/25；YWZ3B-250/45；YWZ3B-315/25；YWZ3B-315/45；YWZ3B-315/90；YWZ3B-400/90；YWZ3B-400/125；YWZ3B-500/90；YWZ3B-500/125；YWZ3B-500/180；YWZ3B-630/125；YWZ3B-630/180；YWZ3B-630/320；YWZ3B-710/180；YWZ3B-710/320；YWZ3B-800/320

YWZ4B系列電力液壓塊式制動器：

YWZ4B-100/23；YWZ4B-150/23；YWZ4B-200/23；YWZ4B-200/30；YWZ4B-300/30；YWZ4B-300/50；YWZ4B-300/80；YWZ4B-400/50；YWZ4B-400/80；YWZ4B-400/121；YWZ4B-500/121；YWZ4B-600/121；YWZ4B-600/201；YWZ4B-700/201；YWZ4B-700/301；YWZ4B-800/301

YWZ5系列電力液壓塊式制動器：8.所有鉸點和軸銷都嚴密結合，采用自潤滑軸套。

YWZ5-160/23；YWZ5-200/23；YWZ5-200/30；YWZ5-250/23；YWZ5-250/30；YWZ5-250/50；YWZ5-315/23；YWZ5-315/30；YWZ5-315/50；YWZ5-315/80；YWZ5-400/50；YWZ5-400/80；YWZ5-400/121；YWZ5-500/80；YWZ5-500/121；YWZ5-500/201；YWZ5-630/121；YWZ5-630/201；YWZ5-630/301；YWZ5-710/201；YWZ5-710/301；YWZ5-800/301/12

YWZ8系列電力液壓塊式制動器：

YWZ8-200/23；YWZ8-200/30；YWZ8-300/30；YWZ8-300/50；YWZ8-300/80；YWZ8-400/50；YWZ8-400/80；YWZ8-400/121；YWZ8-500/121；YWZ8-500/201；YWZ8-600/121；YWZ8-600/201；YWZ8-600/301；YWZ8-700/201；YWZ8-700/301；YWZ8-800/301/12

YWZ9系列電力液壓塊式制動器：焦作臨瑞制動器SIBRE 電器件 ED 50/6 推動器

YWZ9-200/23；YWZ9-200/30；YWZ9-250/23；YWZ9-250/30；YWZ9-250/50；YWZ9-300/30；YWZ9-300/50；YWZ9-300/80；YWZ9-315/30；YWZ9-315/50；YWZ9-315/80；YWZ9-400/50；YWZ9-400/80；YWZ9-400/121；YWZ9-500/80；YWZ9-500/121；YWZ9-500/201；YWZ9-600/121；YWZ9-600/201；YWZ9-600/301；YWZ9-630/121；YWZ9-630/201；YWZ9-630/301；YWZ9-700/201；YWZ9-700/301；YWZ9-710/201；YWZ9-710/301；YWZ9-800/301/12

YWZ10系列電力液壓塊式制動器：液壓失效保護盤式制動器：

YWZ10-200/23；YWZ10-200/30；YWZ10-200/50；YWZ10-250/23；YWZ10-250/30；YWZ10-250/50；YWZ10-250/80；YWZ10-315/30；YWZ10-315/50；YWZ10-315/80；YWZ10-400/50；YWZ10-400/80；YWZ10-400/121；YWZ10-500/80；YWZ10-500/121；YWZ10-500/201；YWZ10-500/301；YWZ10-630/121；YWZ10-630/201；YWZ10-630/301；YWZ10-630/301/12；YWZ10-710/201；YWZ10-710/301；YWZ10-710/301/12；YWZ10-800/301/12

YWZ12系列電力液壓塊式制動器：

YWZ12-200/23；YWZ12-200/30；YWZ12-250/23；YWZ12-250/30；YWZ12-250/50；YWZ12-315/30；YWZ12-315/50；YWZ12-315/80；YWZ12-400/50；YWZ12-400/80；YWZ12-400/121；YWZ12-500/80；YWZ12-500/121；YWZ12-500/201；YWZ12-630/121；YWZ12-630/201；YWZ12-630/301；YWZ12-630/301/12；YWZ12-710/201；YWZ12-710/301；YWZ12-710/301/12；YWZ12-800/301/12

YWZ13系列電力液壓塊式制動器：

YWZ13-200/23；YWZ13-200/30；YWZ13-250/23；YWZ13-250/30；YWZ13-250/50；YWZ13-300/30；YWZ13-300/50；YWZ13-300/80；YWZ13-400/50；YWZ13-400/80；YWZ13-400/121；YWZ13-500/80；YWZ13-500/121；YWZ13-500/201；YWZ13-630/121；YWZ13-630/201；YWZ13-630/301；YWZ13-710/201；YWZ13-710/301；YWZ13-800/301/12

YWL系列電力液壓塊式制動器：焦作臨瑞制動器SIBRE 手動泵 V3-HAND PUMP

YWL-200/23；YWL-200/30；YWL-250/23；YWL-250/30；YWL-250/50；YWL-315/23；YWL-315/30；YWL-315/50；YWL-315/80；YWL-400/30；YWL-400/50；YWL-400/80；YWL-400/121；YWL-500/50；YWL-500/80；YWL-500/121；YWL-500/201

}DZS1-600,DZS1-850,DZS1-2000,制動器/失電制動器,電磁失電制動器

YT1,ED,YTD.系列電力液壓推動器焦作臨瑞制動器SIBRE 制動器閘瓦 TE 200/23/5部件

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

QP，CQP系列氣動鉗盤式制動器

DCPZ系列電磁鉗盤式制動器

YPZ系列臂盤式制動器

SBD系列安全制動器焦作臨瑞制動器SIBRE 電器件 ED 121/12 460 VAC 60HZ

SH，ST系列液壓失效保護制動器

DADH系列液壓直動制動器

SE系列電磁失效保護制動器

SP系列氣動失效保護制動器焦作臨瑞制動器SIBRE 抱閘片 TE250-ED50/6配套抱閘片（半金屬

YFX,YDGZ,YLBZ,系列防風制動器

DP系列電機盤式制動器

DDMZ-10 DDMZ-40 DDMZ-20 DDMZ-80 DDMZ-160 DDMZ-250 DDMZ-320 DDMZ-500 DDMZ-1000

另定做各種制動輪，制動盤，變頻控制器，腳踏泵，電液推桿，聯軸器，液壓站，剎車片，根據用戶需要定做各種非標制動器。

一、產品簡介

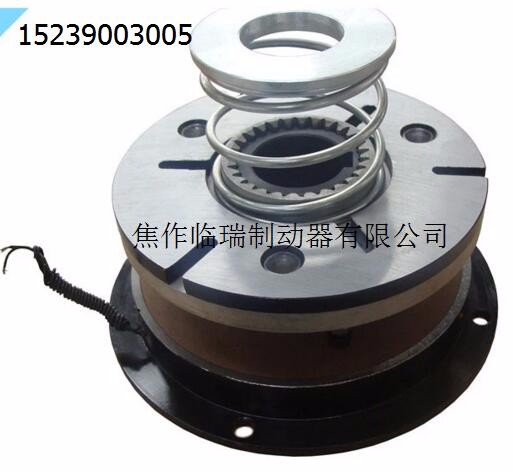

DZS1 系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器(以下簡稱制動器）。它主要與Y系列電動機配套成YEJ系列電磁制動三相異步電動機。 廣泛用于冶金、建筑、化工、食品、機床、包裝等機械，及在斷電時安全（防險）制動等場合，實現快速停車和準確定位。這種制動器具有結構緊湊、安裝方便、適 應性廣、噪音低、工作頻次高、動作靈敏、制動可靠等優點，可附加手動釋放裝置，是一種理想的自動化控制執行元件。分為力矩可調型（常規型）和不可調型（N 型）兩種。

DZS-05，DZS-08,DZS-15，電磁失電制動器，制動器廠家，價格

DZS-30,DZS-40，DZS-80,電磁失電制動器，制動器廠家，價格焦作臨瑞制動器SIBRE 閘墊 USB3-111-1250/6

DZS-150，DZS-200,DZS-300，電磁失電制動器，制動器廠家，價格

DZS-450,DZS-600，DZS-850,DZS-2000電磁失電制動器，制動器廠家，價格

電磁失電制動器焦作臨瑞制動器SIBRE 制動器 SHI54 制動器

SDZ1-02，SDZ1-04,電磁失電制動器，制動器廠家，價格焦作臨瑞制動器SIBRE 電磁塊式制動器 TMB400-GH180 直流180-220V或

SDZ1-08，SDZ1-15,電磁失電制動器，制動器廠家，價格

SDZ1-30，SDZ1-40,電磁失電制動器，制動器廠家，價格

SDZ1-80，SDZ1-150,電磁失電制動器，制動器廠家，價格

SDZ1-200，SDZ1-300,電磁失電制動器，制動器廠家，價格

SDZ1-450，SDZ1-600,電磁失電制動器，制動器廠家，價格

SDZ1-850，SDZ1-2000,電磁失電制動器，制動器廠家，價格?

SDZ1-4000,電磁失電制動器，制動器廠家，價格?焦作臨瑞制動器SIBRE 制動片 USB2-II-121/6-500*30

DZS3-05，DZS3-08，電磁失電制動器，制動器廠家，價格

DZS3-15，DZS3-30，電磁失電制動器，制動器廠家，價格

DZS3-40，DZS3-80，電磁失電制動器，制動器廠家，價格

DZS3-150，DZS3-200，電磁失電制動器，制動器廠家，價格

DZS3-300，DZS3-450，電磁失電制動器，制動器廠家，價格

DZS3-600，DZS3-850，電磁失電制動器，制動器廠家，價格

DZS3-2000，DZS3-2500，電磁失電制動器，制動器廠家，價格

DLTZ3-04，DLTZ3-05，電磁失電制動器，制動器廠家，價格

DLTZ3-08，DLTZ3-15，電磁失電制動器，制動器廠家，價格

DLTZ3-30，DLTZ3-40，電磁失電制動器，制動器廠家，價格焦作臨瑞制動器SIBRE 制動器 USB3-Ⅲ/EB1250/60-630*30

DLTZ3-80，DLTZ3-150，電磁失電制動器，制動器廠家，價格

DLTZ3-200，DLTZ3-300，電磁失電制動器，制動器廠家，價格

DLTZ3-450，DLTZ3-600，電磁失電制動器，制動器廠家，價格

DLTZ3-850，DLTZ3-2000，電磁失電制動器，制動器廠家，價格?焦作臨瑞制動器SIBRE 推動器 GH160.89 ART.NR:5218060.14

電磁失電制動器的安裝方法盤式制動器  塊式制動器  液壓盤式制動器 電磁盤式制動器 氣動盤式制動器 氣動塊式制動器 防爆液壓推動器 防爆電力液壓塊式制動器

 產品介紹：

制動器：4. 摩擦片與制動盤接觸面積大，摩擦片為無石棉銅基粉末冶金材料，能適應高溫高負荷重載工況，保證制動時摩擦系數穩定

          電力液壓制動器  電力液壓鼓式制動器  電磁塊式制動器  電力液壓防風鐵楔制動器

          安全防風制動器  電磁失效保護盤式制動器  電力液壓臂盤式制動器  風電偏航制動器

          風電主軸制動器  氣動鉗盤式制動器  液壓失效保護制動器  電磁失效保護制動器

          液壓直動盤式制動器  電磁鉗盤式制動器  氣動失效保護制動器  液壓直動制動器

          電機盤式制動器

推動器：SIBRE制動器，盤式制動器 德國SIBRE公司主要產品：SIBRE盤式制動器、SIBRE 制動器、SIBRE 聯軸器、SIBRE鼓形齒聯軸器、SIBRE卷筒聯軸器、SIBRE膜片聯軸器、SIBRE夾輪器。 產品介紹： SIBRE盤式制動器 集裝箱起重機、帶式輸送機、斗輪機用工作制動器及緊急制動器。USB 3 盤式制動器是在世界知名產品 USB 2 的基礎上經過不斷研發而成的。USB3 型制動器充分考慮到起重、提升和物料輸送設備的特殊要求，將彈簧力和杠桿力完美結合。摩擦片磨損自動補償，USB 3 型制動器成為首批免維護的盤式制動器。 產品特點： 專利設計，制動力比普通設計增加 70% 以上。 采用低彈性系數彈簧提高松閘力的效率。 由于彈簧力作用于中心，制動臂不再受彎力，從而延長了軸套壽命，提高了傳動效率。 杠桿板提供系統所需的載荷，并保護上端的鉸點和拉桿不受侵蝕和損壞。 標準設計中都配備了西伯瑞新一代的等退距裝置，無需手動調整來滿足襯墊的等間隙，實現自動對中。 緊湊可靠的外形設計。 分左右手設計，中心布置。 產品優勢： 所有鉸點和軸銷都嚴密配合，采用自潤滑軸套。 銷軸均由抗酸、抗氧化的不銹鋼材料制成。 可變杠桿比，實現最大制動力。 制動臂不受扭力。 可以根據彈簧組件的刻度尺調整扭矩。 磨擦片易更換、低成本、無石棉，線速度可達 85 m/sec ， 溫度最高可達 850°C。 摩擦片磨損自動補償可以減少維護次數。 動臂采用等退矩機構，松閘時兩邊間隙相等。 產品型號：USB2-05、USB3-05、USB3-I、USB3-III、USB-C 31、USB-C 32、USB-C 33。 SIBRE TEXU系列制動器 TEXU 系列制動器是按照輪式制動器方式工作，實現雙側制動的盤式制動器。通過兩個對稱點同時將制動力作用到制動盤上，從而補償對軸產生的徑向力。TEXU 系列制動器同時采用雙制動頭、雙彈簧組件與單推動器連鎖的獨特設計。制動器上閘時彈簧力通過鉸點處鏈接均勻地作用在制動臂上。此時杠桿臂同時朝軸向作用，兩側的制動臂通過銷軸同時作用。最終摩擦片緊緊地作用在制動盤上。制動器采用的等退矩裝置，使四片摩擦片與制動盤之間保持相同的間隙。TEXU 系列制動器的自動磨損，補償裝置將在摩擦片磨損，松閘間隙變大時自動調節松閘間隙。 產品特點： 彈簧上閘 電液推桿松閘 專利設計單個液壓推桿即可實現對稱制動 保證制動時電機軸和減速機軸不再受徑向力 縮小制動器寬度，使電機和減速機之間的聯軸器長度大大縮短，整個傳動系統的機構更緊湊 更小的盤實現更大的制動力，減少了聯軸器的震動和其他相關問題，延長了傳動系統各個部件的使用壽命 自動磨損補償裝置補償準確可靠 等退距裝置自動對中 摩擦片耐高溫耐磨損。 SIBRE CB系列緊湊型盤式制動器 CB 系列緊湊型盤式制動器是根據很多年的工業技術不斷進步不斷改進而逐步完成的。各種起重機、料廠設備的走行機構上。這種制動器工作安全可靠，結構緊湊。適用于各種起重運輸設備的走行機構上。 SIBRE SHI系列安全制動器 SHI 系列制動器由碟簧組件和液壓活塞兩部分組成。SHI 制動器主要作為緊急制動器使用，可水平使用或垂直使用。摩擦片磨損后可以通過手動補償重新調整松閘間隙。摩擦襯片涂膠后，鉚在摩擦襯墊上。特別項目上使用專用摩擦片。 產品特點： 碟簧組超長壽命 >200萬次 單套制動器最大制動力440kN 可調 專利產品單密封圈設計，制動力不會傳遞到活塞上，徹底解決了漏油問題 摩擦片與制動盤接觸面積大，摩擦片為無石棉銅基粉末冶金材料，能適應高溫高負荷重載工況，保證制動時摩擦系數穩定 松閘指示和磨損指示裝置信號準確，不會產生誤報警 。 應用：集裝箱起重機、鋼廠鑄造起重機、卸船機、電站橋機、纜車等大型起重設備的理想選擇。 SIBRE HFC系列高彈聯軸器 西伯瑞HFC系列高彈聯軸器是針對大功率傳動而研制開發的專利產品，它是通過半圓形的爪與爪之間對圓柱形彈性元件的擠壓來實現傳動的,是大功率傳動的最理想選擇。 產品特點： 具有較大的軸向、徑向及角度補償，減振、緩沖性能好，能夠實現對設備的有效保護。 彈性體由德國進口，具有耐油、耐磨、耐高溫、耐腐蝕、壽命長、免維護等優點。 玻纖圈具有質輕、絕緣及轉動慣量小等優點。圓柱彈性體可以通過移動玻纖圈非常方便地從徑向調換，裝卸方便，從而大大降低維護成本。 本系列產品的爪體部分為鑄件，法蘭部分為鍛鋼件，安全可靠性好。 最大扭矩是公稱扭矩的近三倍，可最大限度的避免瞬時超載所帶來的破壞。 主要技術參數： 標準規格： HFC300～HFC900 扭矩范圍： 6 KNm～（標準）240 KNm （ 特殊設計可達1000 KNm） 轉速范圍：（標準）：4600～2200rpm （ 特殊設計可達7600～2500rpm） 環境溫度：—30℃～100℃（特殊場合可予以特殊設計）。 主要應用范圍：冶金、石化、大型泵、纜車、礦機、傳送帶、港機、軌道機、重機、鼓風機、發電機組等。 SIBRE鼓形齒聯軸器 西伯瑞的鼓形齒聯軸器分為AGC和ZKES兩個大系列，其中AGC系列的設計參考了我國的相關標準，具備和國內GIICL系列替換的能力；ZKES系列采用歐洲設計標準，并對齒形進行了***設計，其結構上較AGC系列更加緊湊，適用于對安裝尺寸和位置有特殊要求的場合。AGC系列鼓形齒聯軸器是適用于各種工業重載傳動的高速軸和低速軸聯軸器，如鋼廠、礦山、起重運輸等行業，也適用于石油、化工、通用機械等各類機械的軸系傳動。 AGC系列的主要技術特點： 具備徑向、軸向和角向偏差補償能力，角度最大補償可以達到1.5。具有結構緊湊，回轉半徑小、承載能力大、傳動效率高、噪聲低和維護周期長等特點。 SIBRE卷筒聯軸器 西伯瑞ABC-A系列卷筒聯軸器是特別為鋼絲繩卷筒機構設計的聯軸器。卷筒聯軸器用于在鋼絲繩卷筒機構中傳遞中、高負載力矩，適用于重載工況環境下的設備諸如：起重機起升機構、皮帶機、堆料機、卸船機、集裝箱起重機以及鑄造起重機等等。傳遞力矩可達1025KNm，徑向載荷可達550KN。ABC-A系列是參照SEB666 212標準進行的設計，可與市場上類似產品在連接尺寸上進行互換。 SIBRE RHI系列夾輪器 RHI系列夾輪器，又名輪邊制動器，主要用于室外中型、重型起重機械工作狀態下的防風制動及非工作狀態下輔助制動。一般作用在被動車輪上進行直接制動，可有效防止制動車輪在風力作用下產生滾動位移。結構上采用彈簧上閘，液壓松閘，具有SHI型的優點。主要應用在碼頭、料場等中重型設備上，提供安全錨定功能。 產品特點： 所有銷軸均為德國優質不銹鋼1.4057 所有鉸點安裝自潤滑DU套. 粉末冶金摩擦片,耐磨,耐高溫,摩擦系數穩定. 高質量碟簧,使用壽命大于兩百萬次. 油缸已增加窺視鏡,方便觀察碟簧工作情況,如有漏油及時發現 標配節流閥,上閘速度可調 手動調節松閘間隙方便,快捷 M12以下螺栓螺母均為不銹鋼 大于80%含鋅量的環氧富鋅底漆,更好的適應海洋性氣候。 SIBRE ASC系列膜片聯軸器 西伯瑞ASC系列膜片聯軸器一種具備軸向、徑向及角向補償能力的聯軸器產品，廣泛應用在化工、冶金及造紙工業設備中。膜片聯軸器是一種柔性聯軸器，柔性部件為不銹鋼片鉚合而成的膜片組。通過鉸制孔螺栓將膜片組，連軸節及襯墊套連接起來，其中襯墊套將膜片組分隔成兩部分，在受力時，膜片組處于兩個受力狀態，一伸一拉。正是通過膜片組中膜片的彈性變形來承擔聯軸器兩端的徑向，軸向和角向補償，而膜片聯軸器中的膜片本身是一種剛性。 產品特點： 具備徑向、軸向和角向偏差補償能力 無需潤滑和日常保養 鋼性扭轉不產生任何的反彈沖擊 無易損件，適應于惡劣的工況環境 ?SHI 系列制動器由碟簧組件和液壓活塞兩部分組成。

         電力液壓推動器  防爆電力液壓推動器  聯系電話：0391-7543530傳真0391-7546530

剎車片：

         1.普通材料（耐高溫400度）

         2.高耐磨材料（普通材料4-8倍使用壽命）

         3.特耐磨材料（普通材料8-12倍使用壽命）

         4.防爆材料

         5.銅基材料（耐高溫800度）

         6.防腐材質

非標品：焦作臨瑞制動器SIBRE 制動器 TMB250-GH160 25%

1.YQP系列：YQP50 YQP100 YQP160 YQP250 YQP315 YQP400 YQP365

2.SB系列：SB50 SB100 SB160 SB250 SB365

3.YPZ系列：YPZ2-I YPZ2-II YPZ2-III YPZ2-IV YPZ2-V YPZ2-VI P2-III

4.QP系列：QP12.7 QPL12.7-A QP25.4 QP30 QP40

5.YP系列：YP1 YP2 YP3 YP11 YP21 YP31 YP41 聯系電話0391-7543530傳真0391-7546530

6.偏航系列：（0.8兆瓦、1.5兆瓦、2兆瓦）DADH75 DADH80 DADH90 DADH103 DADH120 DADH195

7.ADP系列：ADP(H)60 ADP(H)90 ADP(H)120

8.SE系列： 3SE(P) 4SE(P) 5SE(P) 450SE 56SE

9.ST系列： ST1SH ST2SH ST3SH ST4SH ST5SH ST10SH ST25SH ST25SH-A ST40SH ST3SH-A

10.輪邊:YLVZ25-160 YLVZ40-160

11.銅基：FSH30 BSFA70 HB30

12.鉆機：BSC90 ZWPS65-1YWZ5系列電力液壓塊式制動器：

13.風電高速軸：（0.8兆瓦、1.5兆瓦、2兆瓦）

根據您的需求選擇耐溫，耐磨，選用材料，提供圖紙，或提供技術要求設計摩擦系數按照要求生產。

制動器的安裝 brake install

操作者站在制動盤相對于制動器的對面。

  擰緊手動松閘螺釘4（螺釘規格見表1）松開鎖緊的制動器并移動杠桿和摩擦襯墊，觀察和調整兩制動摩擦襯墊間的間隙。

注意：手動松閘操作時，切勿引起電磁鐵的運動。

1.2（向上）順時針旋轉棘輪5的手輪1大約四分之一轉（微調）

(ZWZA系列直流電磁塊式制動器：

1.3（向下）逆時針旋轉螺母2（用一個ф4的銷子）以便退回回推桿3，這將增加襯墊6之間的間隙，繼續該操作，直到兩摩擦襯墊間隙超過制動盤的厚度。

1.4將制動瓦置于其支撐物上，在制動襯墊之間插入制動盤，安裝底座連接螺栓（螺栓規格見表1）

1.5檢查:

制動盤端面跳動，最大值0.2mm

制動盤墊塊相對于底座度： 4%

 制動盤相對于底座的中心距（偏差）2.5mm

       注意

油漆時不要蓋住顯示棘爪運動方向的板

2．退距的調整draws back adjustment

操作者站在制動盤相對于制動器的對面焦作臨瑞制動器SIBRE 推動器 ED50/6 推動器

Operator who stand in brake disc is opposite to brake device

2.1 擰緊手動松閘螺釘4（螺釘規格見表1）松開鎖緊的制動盤，并移動杠桿和摩擦襯墊的間隙。

注意：手動松閘操作時，切勿引起電磁鐵的運動。

2.2 （向下）逆時針旋轉棘輪5的手輪1大約四分之一（微調）

2.3 （向上）順時針旋轉螺母2（用一個ф4的銷子）直到早制動摩擦襯墊和制動盤間獲得0.5~0.7mm的總計間隙。

注意：在調整制動摩擦襯墊時，電磁鐵必須處于吸合狀態。（見圖3）

2.4 安裝好電磁鐵的防塵雨罩。

2.5 完全松開手動松閘螺釘4并擰緊鎖定螺母。

//3、制動器的電力聯接 3.1 該制動器必須與ESE型經濟電源配套使用。

3.2 打開接線盒的密封蓋，用2X（ф10.5-ф15）的雙A芯電纜磁鐵的接線端子和ESE電源的十和一端子相連接，與極性無關。

3.3 ESE電源的0-220-380電源的接線端子，必須接于相應的單相電源上（電纜

4、制動力矩的調整

4.1 制動力矩是在工廠調整，并經試驗臺檢驗的。

4.2 制動力矩值是可調的。

松開銘牌8上的四個M4螺栓，取下銘牌板8，通過擰緊或松開螺母9和10（螺母規格見表3）來改變蝶形彈簧的變形量，調整制動力矩，擰緊，蝶形彈簧的變形量增大，制動力矩也增大。

注意：該操作影響安全，必須由熟練的設備維修工來操作。

5、制動摩擦襯墊的更換

操作者站在制動盤相對于制動器的對面

5.1 緊手動松閘螺釘，移動杠桿和制動摩擦襯墊，觀察襯墊和盤間的間隙。

注意：手動松閘操作時，切勿引起電動磁鐵的運動焦作臨瑞制動器SIBRE 電器件 制動USB3-I/Ed50/6/D560*30部件

5.2 （向上）順時針旋轉棘輪5的手輪1大約四分之一轉（微調）

5.3 （向下）逆時針旋轉螺母2（用一個ф4的銷子）直到制動摩擦襯墊和制動盤的間隙達到最大值。

5.4 把杠桿繞絞軸旋轉到一側。Rotate the level around the axis to the other side

5.5 用一螺絲刀把摩擦襯墊從襯墊中取下，并沿與制動盤平行的方向抽出。

5.6 安裝新的制動摩擦襯墊，并確定它與閘瓦接合面的配合。

5.7 把杠桿繞絞軸旋轉到另一側，更換另一制動摩擦襯墊。

 5.8 （向上）逆時針順時針旋轉棘輪5的手輪1大約四分之一轉（微調）

5.9 （向下）順時針旋轉螺母2（用一個ф4的銷子）直到在制動摩擦襯墊和制動盤間獲得0.5~0.7mm的間隙。

注意：在調整制動摩擦襯墊退距時，電磁鐵必須處于吸合狀態。

5.9.1 安裝好電磁鐵的防塵罩。5.9.2 完全松開手動松閘螺釘4，并擰緊鎖定螺母。

注意：為確保制動器的正確運行，手輪1必須位于（向下）逆時針旋轉方向行程的終端，并且手動松閘螺釘4完全松開。聯系電話0391-7543530傳真0391-7546530

Loo

6、人工（手動）松閘

   利用杠桿11可以實現制動器的人工（手動）松閘，他可以通過在杠桿上加套管，手動來實現（套管規格見表IV）也可以通過擰緊螺釘4持久的獲得

   螺釘4還可以由一液壓人工松閘裝置來代替。實現遠距離（人工）控制松閘。

7、制動器工作狀態顯示    微動開關12可以顯示制動器的工作狀態，制動或松閘，微動開關由與杠桿相連接的擋板13來觸發，當制動器松閘時，微動開關處于動作狀態。

   S焦作臨瑞制動器SIBRE 抱閘片 TE500-ED201/6S3配套的抱閘片

7.1 使制動器通電處于松閘狀態。7.2 使微動開關12觸頭（處于觸電位置）接觸擋板13放置。用套筒板手（ф4）擰緊緊固螺釘。

M8、人工（手動）松閘工作狀態顯示。微動開關16可以顯示制動器是人工（手動）松閘或者活動。

動杠桿11處于手動松閘狀態。微動開關16的觸頭（處于觸發點位置）接觸手動杠桿11的外輪廓，擰緊緊固螺釘。

8.2 檢查當杠桿11不在手動松閘位置時(即螺釘4完全松開)微動開關是否觸發。

9、制動摩擦襯墊磨損顯示。微動開關14可以顯示出制動摩擦襯墊需要更換的時間。

 為了準確顯示制動摩擦襯墊磨損情況，在制動器換上新摩擦襯墊且處于制動狀態時，把微動開關觸頭（觸頭位于觸發點位置）放在距離板15為14mm的位置，用套筒板用（4）擰緊微動開關緊固螺釘。

表1

Table 1
